Definicja stali konstrukcyjnej i miejsce w podziale stali
Stal konstrukcyjna to określenie funkcjonalne: materiał przewidziany na elementy nośne, ramy, profile, blachy i części maszyn, które mają przenosić obciążenia i dać się wytwarzać w przewidywalny sposób. W praktyce liczy się powtarzalność własności, możliwość cięcia, gięcia, spawania i późniejszego odbioru jakościowego. To nie jest jedna „specjalna stal”, tylko duża rodzina gatunków używanych tam, gdzie ważna jest nośność i rozsądny koszt.
Podstawą jest stop żelaza z węglem. Węgiel podnosi wytrzymałość, ale pogarsza plastyczność i spawalność. Do tego dochodzą dodatki stopowe, które przesuwają równowagę między twardością, udarnością, odpornością na ścieranie, a zachowaniem w niskiej temperaturze. Ten sam kształtownik w dwóch gatunkach może zachowywać się zupełnie inaczej przy spawaniu i przy obciążeniach udarowych.
Warto rozróżnić przeznaczenie od podziału materiałoznawczego. Stal konstrukcyjna to kategoria użytkowa, a „stal” jako materiał dzieli się według składu chemicznego, sposobu odtleniania, poziomu jakości, własności mechanicznych i stanu dostawy. W tle są też inne grupy: stale narzędziowe, sprężynowe, łożyskowe, nierdzewne. Niekiedy w obiegu warsztatowym wszystko nazywa się „konstrukcyjną”, ale to skrót myślowy, który potrafi zemścić się przy spawaniu albo obróbce cieplnej.
Skład i mikrostruktura jako źródło właściwości użytkowych
Zawartość węgla jest pierwszym parametrem, który steruje kompromisem: im więcej węgla, tym łatwiej o wyższą wytrzymałość i twardość, ale rośnie ryzyko pęknięć w spoinie i spada podatność na gięcie. W stalach typowo konstrukcyjnych do konstrukcji spawanych celuje się w zakres, który pozwala utrzymać rozsądną spawalność bez skomplikowanej kontroli cieplnej. Przy wyższych zawartościach węgla ta „łatwość” kończy się szybko.
Najczęściej spotykane dodatki stopowe w stalach konstrukcyjnych to mangan, chrom i nikiel. Mangan podnosi wytrzymałość i poprawia hartowność, ale w połączeniu z wyższym węglem zwiększa wrażliwość na pęknięcia. Chrom pomaga w uzyskaniu wyższej wytrzymałości i odporności na zużycie, ale nie czyni stali automatycznie odporną na korozję atmosferyczną. Nikiel bywa stosowany tam, gdzie liczy się udarność i zachowanie w niskiej temperaturze. Często dochodzą mikrodomieszki, które wpływają na wielkość ziarna i stabilność własności w grubszych przekrojach.
O właściwościach decyduje też mikrostruktura i stan dostawy: walcowanie na gorąco, normalizowanie, ulepszanie cieplne, dostawa w stanie termomechanicznie kontrolowanym. Dla wykonawcy ważne jest to, że „ten sam gatunek” w innym stanie potrafi inaczej się ciąć i spawać, a różnice wychodzą dopiero w próbach lub na detalu. Na produkcji widać to szybko: jedna partia idzie w gięciu bez dyskusji, a druga potrafi łapać pęknięcia na promieniach, mimo tej samej nazwy na papierze.
Właściwości stali konstrukcyjnej istotne w projektowaniu i wykonawstwie
Granica plastyczności jest parametrem, na którym opiera się większość obliczeń nośności. Informuje, od jakiego poziomu naprężeń materiał zaczyna się trwale odkształcać. Dla projektanta to sygnał, jak dobrać przekrój, a dla wykonawcy często punkt odniesienia przy ocenie, czy nie ma ryzyka „podgięcia” elementu w eksploatacji, nawet jeśli formalnie nie dochodzi do zerwania.
Wytrzymałość na rozciąganie, ciągliwość i udarność nie są zamienne. Wysoka wytrzymałość nie gwarantuje bezpiecznego zachowania przy dynamicznych obciążeniach, w strefach karbów i przy niskiej temperaturze. Udarność jest tu krytyczna, bo opisuje odporność na pękanie kruche. W konstrukcjach pracujących na zewnątrz, w halach nieogrzewanych i w elementach narażonych na uderzenia temat wraca regularnie, nawet jeśli na rysunku wygląda to „jak zwykła blacha”.

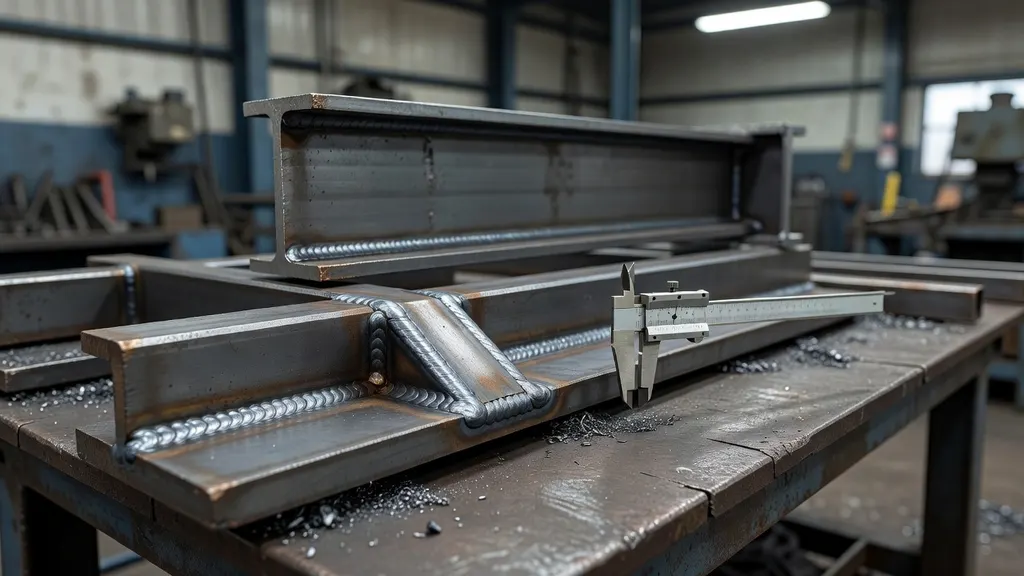

Spawalność zależy od składu chemicznego, grubości, stanu dostawy i technologii. „Łatwa” spawalność oznacza, że da się wykonać złącze bez agresywnego podgrzewania, z mniejszą skłonnością do pęknięć i bez twardych struktur w strefie wpływu ciepła. Gdy rośnie równoważnik węgla i twardość po spawaniu, wchodzi konieczność lepszej kontroli energii liniowej, podgrzewania wstępnego, doboru materiałów dodatkowych i kolejności ściegów. Na stole spawalniczym widać to od razu: stal „miękka” wybacza, a stal o wyższej wytrzymałości potrafi pęknąć po ostygnięciu, bez ostrzeżenia.
Obrabialność i podatność na kształtowanie to kryteria, które decydują o kosztach. Stale konstrukcyjne dobrze znoszą wiercenie, frezowanie i toczenie w typowych parametrach, ale różnice między gatunkami są odczuwalne w narzędziach i czasie cyklu. Przy gięciu blach znaczenie mają promienie, kierunek walcowania i czystość powierzchni. Materiał z większą ilością wtrąceń lub o mniej korzystnej strukturze częściej „odwdzięcza się” falowaniem, pęknięciami na krawędziach i gorszą powtarzalnością.
Główne grupy i odmiany stali konstrukcyjnych
Stale niestopowe konstrukcyjne to baza w budownictwie i w prostych konstrukcjach maszyn. Dają przewidywalne własności, dobrą dostępność w kształtownikach i blachach oraz łatwą obróbkę. Ograniczeniem jest mniejsza rezerwa własności w trudnych warunkach: grube przekroje, obciążenia udarowe, niska temperatura, wymagania na redukcję masy. Tam „powszechna” stal potrafi wymusić większe przekroje, a to oznacza ciężar i logistykę.
Stale niskostopowe wprowadza się wtedy, gdy potrzebna jest wyższa granica plastyczności, lepsza udarność, większa odporność na pękanie lub lepsze zachowanie w grubych elementach. Dodatki stopowe pozwalają podnieść parametry bez ekstremalnego wzrostu zawartości węgla, co pomaga utrzymać spawalność na poziomie akceptowalnym dla produkcji seryjnej. Ceną bywa większa wrażliwość na błędy technologiczne i wyższe wymagania co do kontroli materiału.
Stale drobnoziarniste są projektowane pod stabilność własności i udarność. Drobne ziarno ogranicza skłonność do pękania kruchego i poprawia zachowanie w obciążeniach dynamicznych. W praktyce te gatunki trafiają do elementów o podwyższonych wymaganiach: odpowiedzialne konstrukcje spawane, części narażone na zmęczenie, elementy o większych grubościach, gdzie rozkład własności przez przekrój ma znaczenie.
Odmiany jakościowe i wymagania udarności
Oznaczenia typu JR, J0, J2 informują o wymaganiach dotyczących udarności w określonych temperaturach badania. Im niższa temperatura odniesienia, tym większa pewność, że materiał nie przejdzie w zachowanie kruche, gdy robi się zimno. W dokumentacji konstrukcji to nie jest ozdobnik. Zmiana odmiany potrafi przesądzić o tym, czy element zachowa rezerwę bezpieczeństwa przy uderzeniu, drganiach i lokalnych karbach.
Normy i oznaczenia gatunków stali konstrukcyjnej

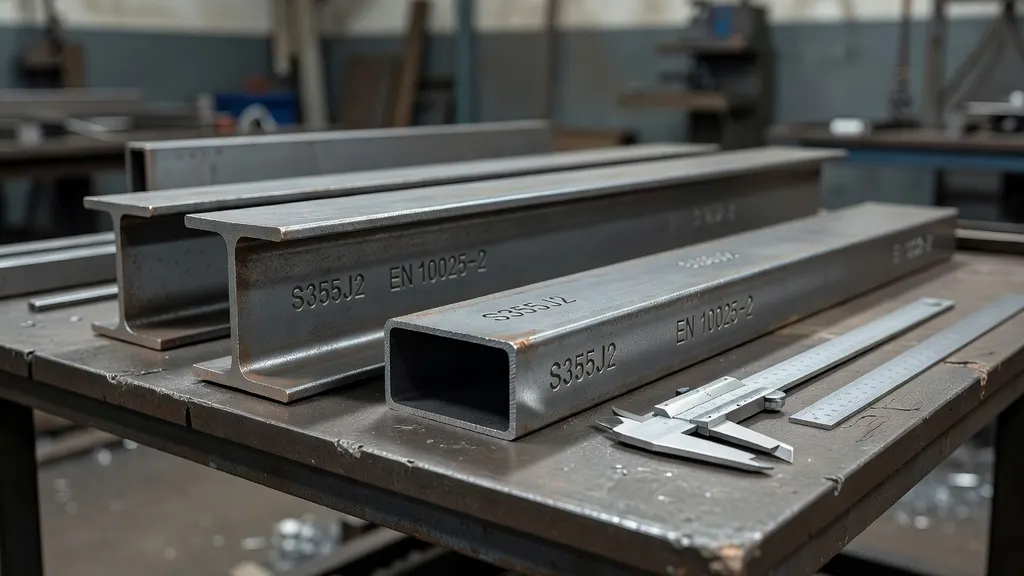

Oznaczenia typu S235 i S355 mają prostą logikę: litera S odnosi się do stali konstrukcyjnej, a liczba wskazuje minimalną granicę plastyczności w megapaskalach dla danego zakresu grubości. To ważne zastrzeżenie, bo wraz ze wzrostem grubości wymagania potrafią się zmieniać. W praktyce magazynowej często widnieje tylko „S355”, a dopiero w dokumentach materiałowych widać, do jakiej grubości odnosi się deklaracja.
Dodatkowe symbole w oznaczeniach doprecyzowują własności i warunki: wymagania udarności, stan dostawy, odtlenianie, czasem wymagania dotyczące badań. To skróty, które mają konsekwencje w produkcji. Gdy wchodzi konstrukcja spawana pracująca w chłodzie, różnica między odmianami staje się realnym ryzykiem albo realnym zabezpieczeniem. Na produkcji bywa prosto: materiał „pasuje wymiarowo”, ale nie przechodzi odbioru, bo brakuje jednego symbolu w oznaczeniu.

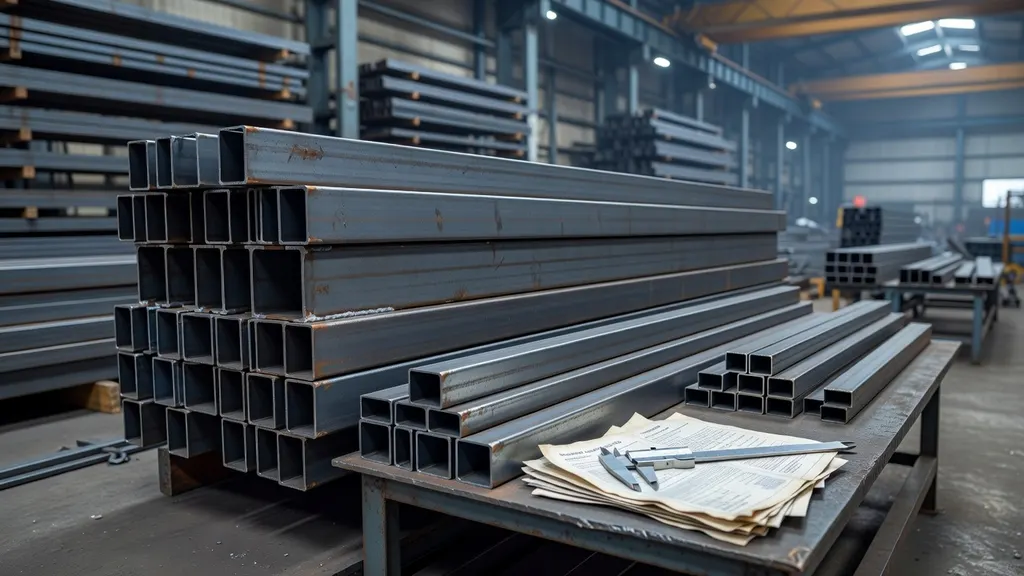

W obrocie stalą kluczowe są dokumenty potwierdzające zgodność materiału z deklarowanym gatunkiem i stanem. Dla wykonawcy to podstawa identyfikowalności: partia, wytop, wyniki badań, zgodność z wymaganiami. Bez tego trudno bronić jakości, gdy pojawiają się pęknięcia spoin, problemy z gięciem albo rozjazd własności w próbach. W łańcuchu dostaw to jedyny sposób, żeby nie mieszać gatunków, które wyglądają identycznie na placu.
Zastosowania stali konstrukcyjnej w budownictwie i przemyśle
W konstrukcjach stalowych stal konstrukcyjna pracuje w belkach, słupach, ryglach, płatwiach, ramach i kratownicach. Obciążenia są złożone: rozciąganie, ściskanie, zginanie, wyboczenie, zmęczenie, wpływ temperatury. Materiał musi dać się połączyć spoiną lub śrubami, a przekroje muszą być dostępne w powtarzalnych tolerancjach. W praktyce warsztatowej liczy się też prostoliniowość, stabilność po cięciu termicznym i zachowanie przy prostowaniu.
W maszynach i urządzeniach stal konstrukcyjna trafia do ram, wsporników, podstaw, osłon, korpusów spawanych, elementów mocujących. W tych zastosowaniach często nie goni się maksymalnej twardości, tylko przewidywalności i serwisowalności. Materiał ma przyjąć gwint, dać się obrobić na frezarce, nie sprawiać problemów w spawaniu naprawczym. Czasem to po prostu „stal na konstrukcję”, bez ambicji na część pracującą w tarciu.
Dobór klasy właściwości wynika z obciążeń, temperatury pracy, grubości i wymagań na masę. Tam, gdzie konstrukcja jest prosta i rezerwy są duże, wystarcza stal powszechna. Gdy wchodzi redukcja przekrojów, ciężkie spoiny w grubym materiale, praca dynamiczna albo ograniczenia środowiskowe, sens ma wyższa klasa i bardziej precyzyjne wymagania jakościowe. Wydatki rosną nie tylko przez cenę materiału, ale przez cięcie, spawanie i kontrolę.
Korozja, trwałość i relacja do stali narzędziowej
Stal konstrukcyjna nie jest z definicji odporna na korozję. W środowisku wilgotnym, z solą, kondensacją i zanieczyszczeniami przemysłowymi koroduje szybko, szczególnie w szczelinach, na krawędziach po cięciu i w strefach uszkodzeń powłok. W warsztacie widać to na detalach składowanych na zewnątrz: nalot pojawia się najpierw na ostrych krawędziach i w miejscach, gdzie trzyma się woda. To normalne zachowanie materiału, nie wada partii.
Zabezpieczenia antykorozyjne dobiera się do środowiska i oczekiwanej trwałości. Najczęściej stosuje się systemy malarskie, cynkowanie, powłoki duplex oraz rozwiązania konstrukcyjne ograniczające zaleganie wody i tworzenie szczelin. W przemyśle dochodzą powłoki proszkowe, ale wymagają sensownego przygotowania powierzchni i kontroli grubości, inaczej ochrona bywa krótkotrwała na krawędziach i w strefach spoin. Sama powłoka nie naprawi błędów w geometrii i drenażu.
Stal konstrukcyjna i stal narzędziowa mają inne cele projektowe. Konstrukcyjna jest robiona pod nośność, spawalność i ekonomię w przekrojach. Narzędziowa celuje w twardość, odporność na zużycie i stabilność wymiarową po obróbce cieplnej. Skład i obróbka są podporządkowane pracy w skrawaniu, tłoczeniu, formowaniu, a nie łatwej spoinie na hali montażowej.
W praktyce najwięcej nieporozumień bierze się z przenoszenia oczekiwań między tymi grupami. Zastąpienie stali konstrukcyjnej stalą narzędziową „bo będzie trwalsza” potrafi skończyć się pęknięciami przy spawaniu i trudną obróbką. W drugą stronę, użycie stali konstrukcyjnej na element pracujący w intensywnym tarciu oznacza szybkie zużycie i odkształcenia. Materiał nie ma obowiązku wytrzymać czegoś, do czego nie był przewidziany.
