Rola kabiny w procesie malowania proszkowego i organizacji lakierni
Kabina nie jest dodatkiem do pistoletu i pieca, tylko elementem, który trzyma aplikację w ryzach. Stabilne warunki w strefie napylania przekładają się na powtarzalność: proszek zachowuje się podobnie na kolejnych detalach, a operator nie walczy z losowym ruchem powietrza z hali. W praktyce najbardziej widać to przy cienkich warstwach i detalach z dużą ilością krawędzi, gdzie drobna zmiana przepływu potrafi zmienić rozkład osadu.
Oddzielenie strefy napylania od reszty produkcji ogranicza roznoszenie pyłu i konfliktów z innymi procesami. Szlifowanie, cięcie, nawet intensywny ruch wózków widłowych generuje kurz i podmuchy. Kabina odcina ten wpływ i pozwala utrzymać czystsze warunki tam, gdzie powłoka jest najbardziej wrażliwa: tuż po nałożeniu proszku, zanim detal trafi do pieca.
Na rytm pracy lakierni kabina wpływa bardziej niż się wydaje. Przygotowanie detali i zawieszek, aplikacja, czyszczenie, przezbrojenie koloru oraz kontrola wizualna odbywają się w tym samym obszarze, więc konstrukcja kabiny i jej dostępność decydują o przestojach. Z warsztatu: kabina, która wymaga długiego czyszczenia naroży i prowadnic, realnie zmniejsza liczbę partii na zmianę, nawet jeśli pistolet i piec mają zapas mocy.
W liniach ręcznych kabina jest głównie barierą i systemem odpylania. W półautomatycznych zaczyna dyktować logistykę transportu, synchronizację z piecem i czas odzysku. W zrobotyzowanych dochodzi kwestia stabilności parametrów, bo robot nie koryguje ruchu pod wpływem przeciągu ani nie “odpuści” w trudnym miejscu. Tam kabina jest częścią układu procesowego, a nie pomieszczeniem do malowania.
Bezpieczeństwo pracy oraz ograniczanie ryzyk związanych z pyłem proszkowym
Pył proszkowy unosi się łatwo, osiada na wszystkim i potrafi wrócić do powietrza przy każdym ruchu. Kabina ogranicza zapylenie w otoczeniu i ekspozycję operatorów, bo powietrze jest zasysane w kontrolowany sposób, a proszek trafia do filtrów zamiast na posadzkę, regały i szafy sterownicze. To widać po kilku tygodniach: w lakierniach bez sensownej kabiny pył znajduje się w miejscach, w których nie powinien się pojawić.
Drugim tematem jest atmosfera o stężeniu potencjalnie wybuchowym. Kabina z prawidłowym przepływem, podciśnieniem i odpylaniem ogranicza kumulację pyłu w przestrzeni roboczej. Nie rozwiązuje wszystkiego sama z siebie, ale tworzy warunki, w których łatwiej utrzymać stężenia w bezpiecznym zakresie i ograniczać odkładanie się proszku w zakamarkach hali.
Uziemienie, dobór materiałów i rozwiązania antystatyczne są w kabinie ważne z dwóch powodów: bezpieczeństwa i jakości. Nieciągłość uziemienia, zabrudzone styki lub źle podłączone elementy szybko wychodzą przy aplikacji w narożach i na krawędziach, gdzie pole elektrostatyczne jest najbardziej “nerwowe”. W części zakładów spotyka się kabiny dielektryczne, gdzie konstrukcja ogranicza odkładanie ładunku na ścianach i ułatwia stabilną aplikację w trudnych warunkach. To nie jest zamiennik poprawnego uziemienia detalu i zawieszek, tylko element całego układu.
Kabina jest też punktem, w którym BHP staje się praktyką. Odzież i obuwie antystatyczne, strefowanie, zakaz wnoszenia źródeł zapłonu, obsługa pistoletów, sprężonego powietrza i elementów elektrycznych muszą być dopasowane do realnego przepływu pracy. W produkcji wychodzi prosta zależność: im bardziej przewidywalna i czysta strefa kabiny, tym mniej “kreatywnych” skrótów w zachowaniu operatorów.

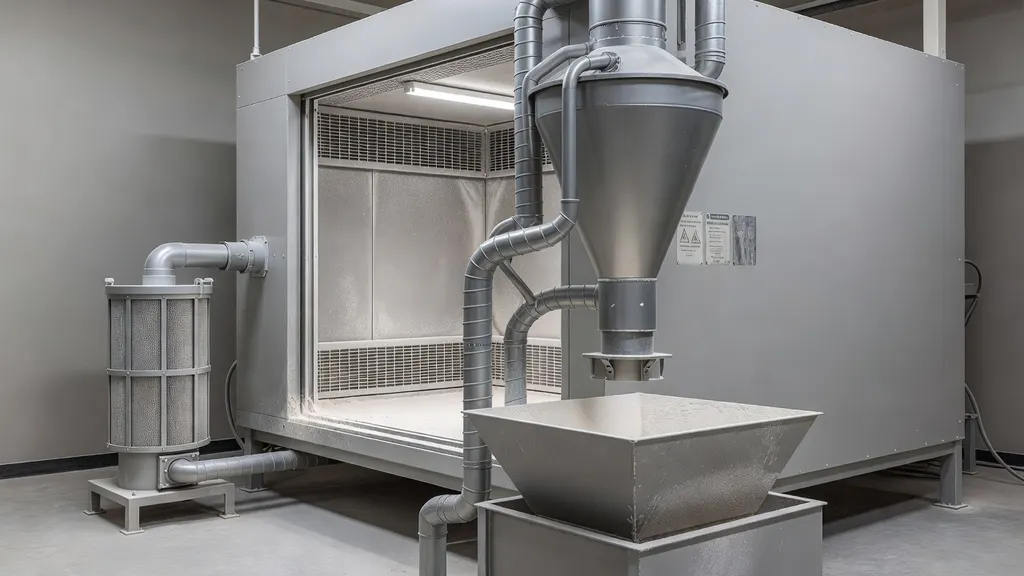

Filtracja, odpylanie i emisje jako „serce” działania kabiny
Mechanika przepływu powietrza w kabinie
Kierunek strumienia powietrza decyduje, gdzie lecą cząstki proszku, a gdzie zostają. Stabilny przepływ pomaga wciągać overspray do strefy odzysku i filtrów, zamiast zawracać go na świeżo pomalowany detal. Jeśli w kabinie występują zawirowania, proszek potrafi osiadać na detalach już po zakończeniu napylania. Widać to szczególnie na płaskich powierzchniach w jasnych kolorach, gdzie pojedyncze wtrącenia odcinają się mocno.
Podciśnienie i szczelność to warunek ograniczania emisji do hali. Kabina, która “dmucha” na zewnątrz przez nieszczelności, szybko pyli poza strefą lakierowania, a pył wraca na detale z ruchem powietrza w hali. Nieszczelne drzwi serwisowe, zużyte uszczelnienia i źle zamknięte klapy kontrolne to drobiazgi, które robią różnicę po kilku godzinach pracy.
Wentylatory i kanały muszą utrzymać parametry przepływu w czasie, a nie tylko na starcie. Zabrudzenie kanałów, nieprawidłowe nastawy przepustnic, źle dobrane przekroje lub zbyt długie odcinki elastycznych połączeń powodują spadki wydajności i nierówny rozkład ciągu w kabinie. Efekt uboczny bywa prozaiczny: operator podkręca proszek albo zmienia ustawienia pistoletu, bo “coś gorzej kryje”, a problem siedzi w powietrzu.

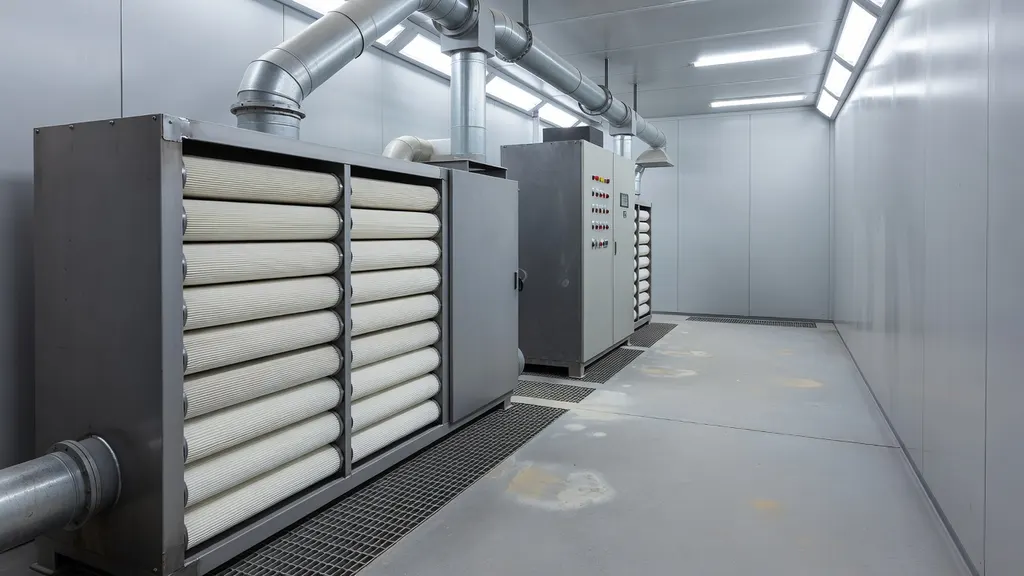

Systemy filtracyjne i ich zastosowania w kabinach
Filtry w kabinie mają trzy role: wychwycić proszek z powietrza, chronić instalację przed odkładaniem się pyłu oraz utrzymać czystość strefy lakierowania. W kabinach spotyka się filtry panelowe jako pierwszy stopień, filtry workowe do większych obciążeń pyłem i rozwiązania wysokoskuteczne w układach, gdzie wymagana jest lepsza czystość powietrza po stronie wylotu. Dobór zależy od intensywności pracy, rodzaju proszku i tego, czy system ma odzysk czy tylko odpylanie.
Eksploatacja filtrów nie kończy się na ich wymianie. Zapychanie powoduje spadek przepływu, a spadek przepływu zmienia zachowanie proszku w kabinie. Do tego dochodzi pylenie wtórne, gdy filtr jest źle oczyszczany lub uszkodzony, oraz nieszczelności na osadzeniu, które potrafią przerzucić proszek za filtr i ubrudzić wentylator lub kanały. Z hali: gdy na obudowie wentylatora pojawia się równy nalot proszku, problemem bywa nie filtr jako taki, tylko jego doszczelnienie i stan uszczelek.
Filtracja ma też bezpośredni związek z jakością powierzchni. Brudne powietrze, cofki i wzbijany pył zwiększają ryzyko wtrąceń, a dodatkowo brudzą elementy kabiny, z których proszek może odpadać na detal. Utrzymanie czystości w strefie lakierowania to nie estetyka, tylko ograniczenie zmienności procesu.
Jakość powłoki i powtarzalność aplikacji a parametry kabiny
Najwięcej defektów wizualnych bierze się z drobiazgów, które pojawiają się między przygotowaniem a wygrzewaniem. Czystość powietrza w kabinie wpływa na inkluzje, drobne “kropki” i wtrącenia, które po wypaleniu stają się trwałe. Przy partiach dekoracyjnych widać też pył osiadający już po malowaniu, gdy detal czeka na wjazd do pieca w strefie o słabym ciągu.
Kabina ogranicza osiadanie proszku na detalach oraz na elementach transportu. Zawieszki, haki i wózki potrafią być magazynem starego proszku. Jeśli strefa napylania jest brudna, a w kabinie są miejsca, gdzie gromadzą się osady, proszek wraca podczas ruchu detali. To wychodzi przy zmianach koloru: pojedyncze ziarenka starej farby potrafią popsuć serię, mimo że nowy proszek jest czysty.
Oświetlenie i widoczność w kabinie to rzecz praktyczna. Równe, mocne światło pozwala ocenić pokrycie i jednorodność warstwy przed wypaleniem, szczególnie na zagięciach, wnękach i pod kątem. Słabe oświetlenie generuje poprawki, a poprawki zwiększają grubość powłoki i ryzyko efektów skórki pomarańczy lub zacieków proszkowych na krawędziach. Tak, proszek też potrafi “nabrać się” za dużo w jednym miejscu.
Ergonomia stanowiska ma wpływ na stabilność prowadzenia pistoletu. Długość i ułożenie przewodów, dostęp do detalu, miejsce na odstawienie pistoletu i wygoda pracy w rękawicach przekładają się na powtarzalny ruch ręki. Gdy operator walczy z przewodem zahaczającym o rant kabiny, nie trzyma stałej odległości od detalu. Efekt widać na grubości powłoki i na tym, ile proszku ląduje w odzysku.
Odzysk farby proszkowej i efektywność kosztowa systemu
Kabina umożliwia odzysk i separację proszku z overspray, ale tylko wtedy, gdy przepływ i filtracja są stabilne. Bez tego proszek miesza się z zanieczyszczeniami, traci sypkość lub łapie wilgoć z powietrza, a to ogranicza sens ponownego użycia. Odzysk działa dobrze przy długich seriach jednego koloru i powtarzalnych detalach. Przy częstych zmianach kolorystycznych rośnie koszt czyszczenia i ryzyko zanieczyszczeń krzyżowych.
Bilans materiałowy nie sprowadza się do “ile proszku wróciło”. Liczy się czystość odzysku, stabilność podawania i to, czy odzysk miesza się z proszkiem świeżym w kontrolowany sposób. Jeśli w systemie pojawiają się grudki, włókna z filtrów lub pył z kabiny, problemy widać na powierzchni i w przepływie proszku przez podajnik. W produkcji nieraz wychodzi, że straty proszku są mniejsze, ale liczba poprawek rośnie, więc oszczędność znika w robociźnie i przepustowości pieca.
Gospodarka materiałowa mocno wiąże się z kabiną: magazynowanie proszku, osobne pojemniki na odzysk, procedury zmiany koloru i zasady mieszania. Kabina, w której proszek osiada na ścianach i w zakamarkach, utrudnia szybkie przezbrojenia. W efekcie zakład trzyma większe stany magazynowe, bo planuje dłuższe serie, żeby nie czyścić zbyt często.
Sprawność odpylania wpływa też na koszty sprzątania i przestoje. Jeśli proszek ucieka na halę, sprzątanie przestaje być pracą porządkową, a staje się elementem utrzymania ruchu. Pył wchodzi w prowadnice, czujniki, napędy transportu i szafy elektryczne. Potem pojawiają się awarie, które trudno powiązać z kabiną na pierwszy rzut oka.
Typy kabin i różnice konstrukcyjne istotne dla zastosowań produkcyjnych
Kabiny otwarte i zamknięte
Kabiny otwarte stosuje się tam, gdzie gabaryty detali są duże albo logistyka wymusza swobodny dostęp z wielu stron. To działa, ale okupione jest trudniejszą kontrolą środowiska i większym ryzykiem emisji pyłu do hali. Kabiny zamknięte lepiej stabilizują przepływ i czystość, a także ułatwiają odzysk, szczególnie przy mniejszych detalach na zawieszkach i przy pracy na wysokiej intensywności.
Kompromisy są proste: dostęp i tempo pracy kontra kontrola powietrza i czystość. Zamknięta kabina wymaga sensownego rozplanowania wejść, drzwi serwisowych i transportu, bo w przeciwnym razie wszystko rozbija się o wygodę obsługi. W otwartej kabinie łatwo “dopchać” detal, ale trudniej utrzymać stały ciąg, gdy obok przejeżdża wózek albo otwierają się bramy.

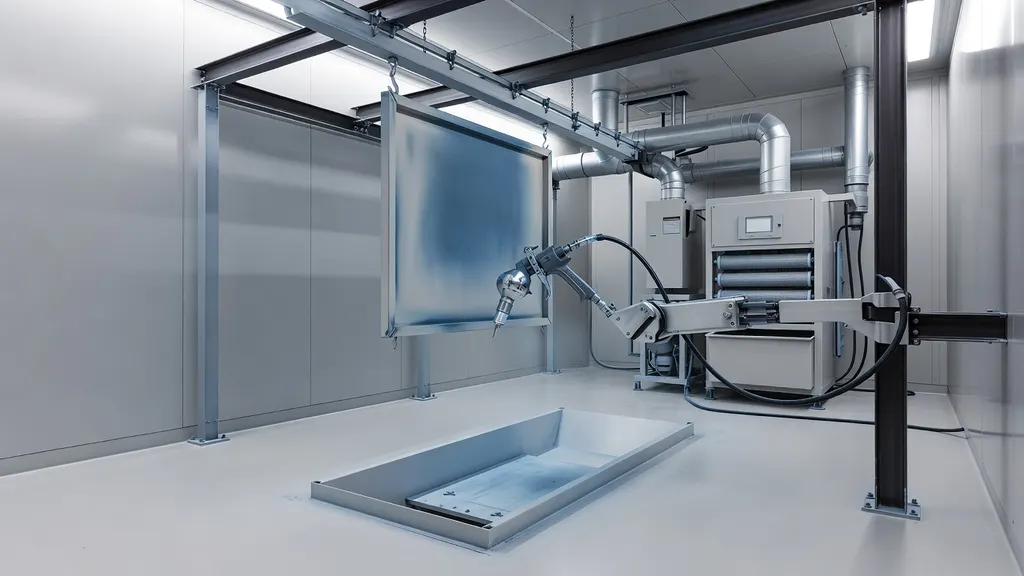

Kabiny manualne, automatyczne i zrobotyzowane
Manualna kabina daje elastyczność przy krótkich seriach i zmiennym asortymencie. Automatyczna poprawia wydajność i powtarzalność na powtarzalnych detalach, ale wymaga miejsca na aplikatory, skanowanie, synchronizację transportu i stabilne parametry powietrza. Zrobotyzowana idzie dalej w stronę powtarzalności ruchu i stałej jakości, ale robi się wrażliwa na detale: pozycjonowanie, powtarzalność zawieszek, czystość kabiny, stan dysz i filtrów.
Przy pracy ręcznej ergonomia jest jednym z głównych ograniczeń. Prowadzenie pistoletu, wyważenie, długość przewodów proszkowych i powietrznych, miejsce na zmianę dyszy czy szybkie oczyszczenie elektrod mają znaczenie, bo operator pracuje w kabinie godzinami. Jeśli kabina jest ciasna lub źle oświetlona, rośnie liczba poprawek. To nie kwestia “umiejętności”, tylko warunków pracy.
Dobór typu kabiny zależy od profilu produkcji i zmienności asortymentu. Przy wielu kolorach i częstych zmianach liczy się czyszczenie, dostęp do powierzchni kabiny i logika odzysku. Przy jednym kolorze i dużym wolumenie bardziej liczy się stabilność powietrza, wydajność odpylania i możliwość pracy bez spadków przepływu w trakcie zmiany.
Rozwiązania specjalne i stanowiska wyniesione
Wyniesione stanowiska do malowania ręcznego spotyka się tam, gdzie logistyka detali i transportu wymusza pracę na różnych poziomach. Daje to lepszą widoczność na część detalu i ułatwia manewrowanie przy długich elementach, ale komplikuje komunikację, dostęp serwisowy i prowadzenie przewodów. Jeśli nie ma miejsca na odkładanie i czyszczenie narzędzi, bałagan pojawia się szybko.
Kabiny o podwyższonych wymaganiach materiałowych, w tym dielektryczne, stosuje się tam, gdzie istotne jest ograniczenie ładowania się ścian, stabilna aplikacja i łatwiejsze czyszczenie powierzchni kabiny. To rozwiązania celowane. W zakładzie, który ma problem z jakością przez przygotowanie powierzchni albo z uziemieniem zawieszek, sama kabina nie wyrówna procesu.
Modernizacja i rozwój kabiny jako odpowiedź na potrzeby zakładu
Modernizacja kabiny wynika najczęściej z trzech powodów: rośnie wydajność, pojawiają się nowe gabaryty detali albo zmienia się miks kolorów. Do tego dochodzą wymagania środowiskowe i potrzeba ograniczania pylenia na hali, gdy lakiernia zaczyna przeszkadzać innym procesom. W pewnym momencie “jakoś działa” przestaje działać, bo rośnie liczba przezbrojeń i poprawek.
Najwięcej daje poprawa filtracji i przepływu powietrza, bo to stabilizuje aplikację i ogranicza emisje. Automatyzacja aplikacji ma sens, gdy detal i zawieszanie są powtarzalne, a kabina trzyma parametry w czasie. Ergonomia też jest polem do zmian: lepsze oświetlenie, sensowniejsze rozmieszczenie drzwi serwisowych, łatwiejsze czyszczenie i dostęp do elementów wymagających przeglądu. Czasem wystarcza przebudowa strefy odzysku i uszczelnienie newralgicznych miejsc, żeby poprawić czystość hali bez ingerencji w resztę linii.
Dla utrzymania ruchu liczy się dostęp serwisowy i części eksploatacyjne: filtry, uszczelnienia, dysze, elementy układu oczyszczania filtrów, wentylatory. Kabina, do której nie ma dojścia, generuje dłuższe przestoje, a przestój w lakierni potrafi zablokować montaż i wysyłkę. W realnej produkcji wychodzi, że najwięcej czasu traci się nie na awarii, tylko na dojściu do miejsca, gdzie trzeba wykonać prostą czynność.
Efekty modernizacji ocenia się przez stabilność procesu, jakość powłoki, zużycie proszku i czystość otoczenia. Jeśli po zmianach spada liczba poprawek i czyszczenie kabiny zajmuje krócej, korzyść jest natychmiastowa. Gdy jednocześnie poprawia się warunek pracy operatorów i maleje pylenie na hali, lakiernia przestaje być wąskim gardłem, a staje się przewidywalnym etapem produkcji.
